Режуще-уплотняющие расширители из гнутой листовой стали Морковка

Режуще-уплотняющие расширители «Морковка» активно используются в буровых работах, увеличивая диаметр ствола скважины. Этот вид инструмента работает в глинистых грунтах и подходит для установок горизонтально направленного бурения: Vermeer, Hanlyma, Ditch Witch, FDP и пр.

Технические и эксплуатационные показатели

«Морковка» имеет коническую, реже цилиндрическую конструкцию и заполняется бентонитом. Диаметр инструмента в широкой части разнится, но самым ходовым размером считается от 250 мм до 800 мм. Присутствие твердосплавных зубцов наделяет «Морковку» отличными абразивоустойчивыми свойствами и хорошей проходимостью. Это оборудование исправно служит не один год, обеспечивая быструю бестраншейную прокладку коммуникаций.

ХарактеристикаЗначение
Диаметр  от 200 до 1500 мм *
Область применения Глинистые и болотистые грунты
Защита от абразивного износа TungStuds

*изготовления изделия в этом диапазоне по требованию заказчика.

Нулевая плавучесть = Fb = Vs × D × g, где

  • Fb - выталкивающая сила;
  • Vs - объем части тела, погруженной в жидкость, м3;
  • D - плотность жидкость, в которую погружают тело, кг/м3;
  • g - сила тяжести, Н/кг.

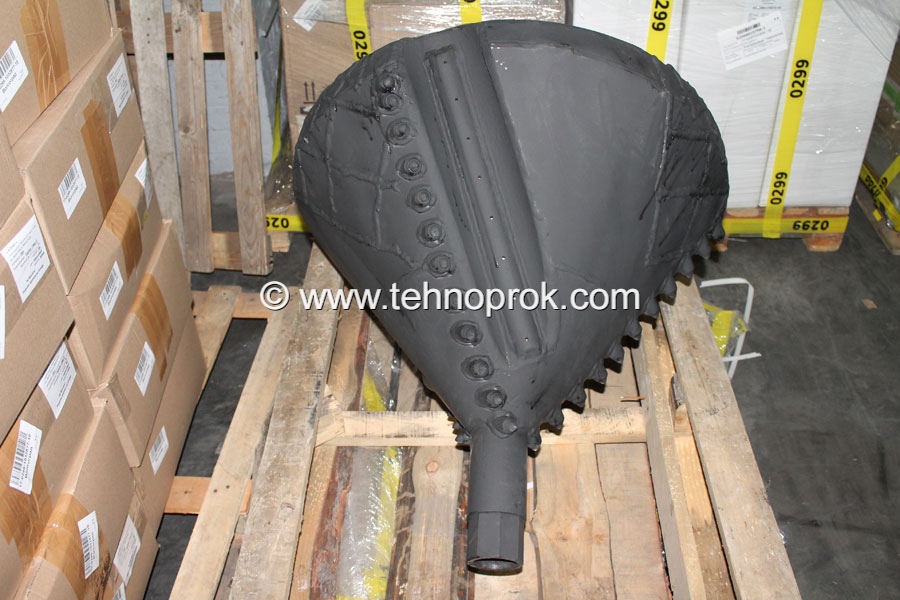

Расширитель режуще-уплотняющий облегченный типа

Морковка из гнутой листовой стали толщиной 15 мм. Это оборудование разработано инженерами ТЕХНОПРОК-61 для удешевления (бюджетный вариант) и уменьшения массы на больших диаметрах конструкции. Т.е. от Ø 500 мм расширители производятся не заполняемыми бентонитом (бентонит подается в скважину через наружные бентонитовые каналы, не заполняя полость инструмента) в тыльной части находиться пробка. Поставляется с твердосплавной защитой от абразивного износа ВК 8.

Конструкция режуще-уплотняющего расширителя «Морковка»

Конструкция расширителя для ГНБ «Морковка» спроектирована таким образом, чтобы улучшить проходимость инструмента и уплотнение шлама по стенкам буровой скважины. При изготовлении римера используется гнутая листовая сталь.

Благодаря эффективности, «Морковка» пользуется спросом. Это оборудование используется в глинистых, болотистых грунтах. Практический опыт доказывает рациональность его использования во многих проектах.

Примечание: При инженерно-геологических изысканиях, геологоразведке помогут коронки для бурения скважин такого типа. Кроме этого, изготовим вертлюг для малогабаритной буровой установки с любым усилием.

Особенности эксплуатации расширителей, укомплектованных проушиной для присоединения вертлюга

Проушина расширителей для крепления вертлюгов предназначены для нагрузок на растяжение (максимальное тягловое усилие буровой машины) и незначительный крутящий момент от трения в подшипниках вертлюга при максимальных нагрузках. Для изгибающих нагрузок проушина не предназначена. Изгибающие нагрузки на проушине возникают при неправильной эксплуатации этого оборудования - провисании (складывании) вертлюга в скважине при вращающемся расширителе. При затаскивании колонны штанг или трубы в скважину такая ситуация возникает, если труба "догоняет" расширитель, опускаясь в скважину под собственным весом (трубу нужно придерживать, и система должна находиться в натянутом состоянии) или если произошло движение вращающегося расширителя к затаскиваемой колонне или трубе см. рис. 1 и рис. 2.

Если при эксплуатации расширителя и вертлюга невозможно избежать аварийных ситуаций, то лучше прибегнуть к конструкции со встроенным вертлюгом или резьбовым присоединениям вертлюга.

Цена расширителя для ГНБ «Морковка»

Наша компания реализует режуще-уплотняющий расширитель из гнутой листовой стали по заводской цене. Свойством этого инструмента выступает его быстрая окупаемость и долгий срок эксплуатации. Наша компания - лидер в регионе по поставкам комплектующих для установок ГНБ.

Заявки принимаем по телефону в разделе «Контакты», электронному адресу info@tehnoprok.com либо через форму на сайте.
